- To girmoduser av 0~13kV/0~45.5kV
- Spenningens responstid er mindre enn 5ms
- Den totale harmoniske forvrengningen av utgangsspenningen er mindre enn 1%.
- Stabilitet: 0.1%FS ved 35kV/10kV ende
- Justeringsnøyaktighet: 0.1% av full skala ved 35k/10kV terminaler.
- Negativ lastreguleringsrate; steady-state spenningsfluktuasjon amplitude er mindre enn ±0.5% Un
- Endringshastighet :
Opprinnelsessted: | Kina |
Merkenavn: | Wago Dingyi |
Modellnummer: | |
Sertifisering: | GB/T19001-2016/ISO9001:2015 CNAS CMA |
Minimum Bestillingsmengde: | 1 |
Pris: | $1,02 millioner |
Leveringstid: | Tre måneder |

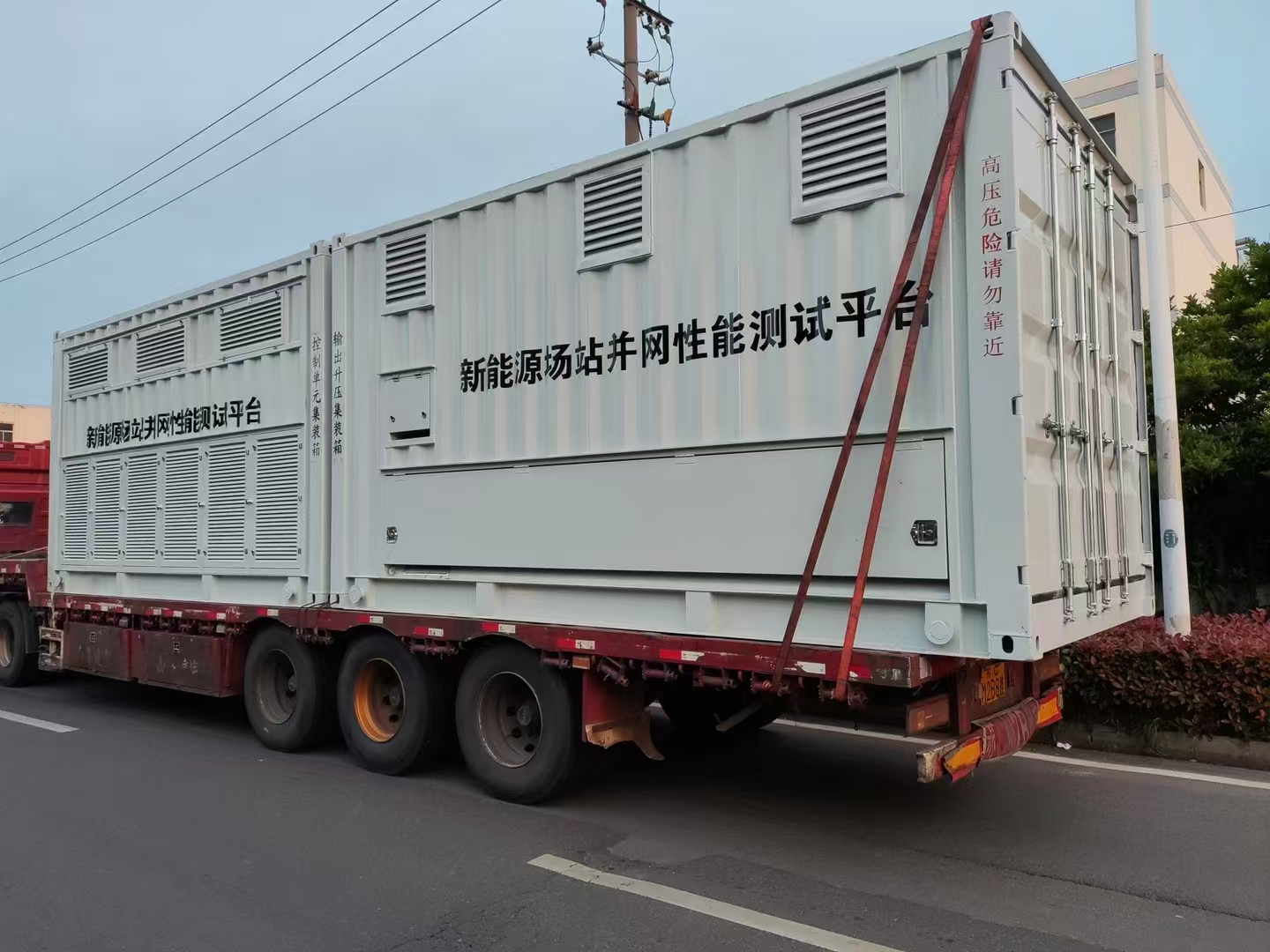

Beskrivelse：CWLPA-serien mobil kjøretøy-montert nettforstyrrelsessimuleringsenhet er forhåndsinstallert i en container. Den bruker prinsippet om nettverkskoblet tilbakemelding og full digital vektor kontrollteknologi basert på DSP sanntidsbehandling, og tar det faktiske nettet som modell, for å oppnå toveis energiflow. Gjennom DSP full digital algoritme kan den simulere egenskapene til nettet og utføre spennings/frekvensavvik, trefaseubalanse, spenningsflimmer, nett harmoniske og andre spenningsadaptabilitetstester på den testede kraftstasjonen; samt symmetrisk og asymmetrisk høy- og lavspennings ride-through, kontinuerlig ride-through og andre feil ride-through tester.
Spesifikasjoner：
Nominell kapasitet | 3000kva |
Total effektivitet | Større enn 90% (i full belastning) |
Isolasjonsmetode | Magnetisk isolasjon |
Varmeavledningsmetode | tvungen kjøling |
Tilbakemeldingskapasitet | 100% energireturn |
Inngangsspenning | AC 10KV/35KV+10% |
Inngangs tilkoblingsmetode | 3P3W+G |
Inputfrekvens | 50HZ+ 5% |
Inputeffektivitetsfaktor | > 0,98 (over halv belastning) |
Utgangsforbindelsesmetode | 3P3W |
Utgangsspenning | |
Menneske-maskin interaksjon | Berøringsskjerm / fjerncomputer |
Vise parametere | Utgangsspenning (3-fase), utgangsstrøm (3-fase), utgangsfrekvens, utgangsfase (3-fase), utgangsaktiv effekt (3-fase), utgangseffektfaktor (3-fase), buss-spenning, buss-strøm, osv. |
Skjermoppløsning | Spenning, strøm, effekt: ±0.2%FS Frekvens: 0.001HZ |
Beskyttelsesgrad | Den grunnleggende strukturen er ikke mindre enn IP54 |
Operasjonsmiljø | Bilmobil utendørs bruk |
Saltvannsprayforhold Høyde | Overflaten av beholderen bruker rustbeskyttende grunning og utendørs maling, med sterk korrosjonsmotstand |
Arbeidsmiljøtemperatur | 3000m; Over 3000m, overholder den bestemmelsene i GB/T3859.2-2013 og kan brukes med redusert kapasitet innen temperaturintervallet -25 til 40 °C. |
Nominell kapasitet | 0.001Un/ms~0.2Un/ms |
Strømindikatorer | Visningsnøyaktighet: 0,2% + 0,2% FS |
Frekvensindikatorer | 1. Justeringsområde: 45 - 65Hz 2. Justeringstrinnstørrelse: 0.01Hz 3. Frekvensstabilitetsrate: Fluktuasjonen av steady-state frekvensen er mindre enn +0.005Hz 4. Frekvensjusteringsnøyaktighet: 0.005Hz |
Harmoniske, inter-harmoniske, sub-harmoniske indikatorer | 1. Harmonisk injeksjonsområde: Opptil 25 ganger ved maksimum 2. Inter-harmonisk injeksjonsområde: 5 - 1250Hz 3. Injeksjonsmengde: Samtidig injeksjon av 10 forskjellige harmoniske 4. Harmonisk innhold: 8% for oddetallsharmoniske, 4% for partallsharmoniske, og variasjonsraten for totale harmoniske kan nå opp til 15%. 5. Injeksjonsnøyaktighet: <0.2%. |
Trefase ubalanse simuleringsfunksjon | 1. Enheten kan simulere utgang av ubalansert trefasespenning med reguleringskraften av trefase ubalansert spenning som er 100%. 2. Spenning kan justeres i enfase. Når man justerer enfasespenning, er amplitudeforandringene i de to andre fasene mindre enn 1% av den nominelle verdien (i samsvar med kravene til lav og høy isolasjonsmotstand). 3. Utgangsfasevinkel: justerbar kontinuerlig fra 0 til 360°. 4. Fasevinkelavvik: <±1,5 grader (under normale arbeidsforhold). 5. Utgangsfasevinkel: startfasevinkelen kan settes under testen (inkludert nullkrysningspunktet). 6. Fasevinkeljusteringstrinn: 0,1 grad. |
Programmerbar utgang | 1. Den minimale programmeringstiden er 5 ms, den maksimale programmeringstiden er 999 timer, og programmeringstrinnet er 1 ms. 2. Spenning, frekvens og fase kan programmeres og settes. Programmeringsdataene kan kjøres i en sløyfe. Det er to alternativer for trinnvis endring: trinnvis endring og gradvis endring. En gruppe virtuelle synkrone signaler med en forsinkelse kan utgis samtidig under de eksperimentelle trinnene. 3. Under gjennomføringen av de eksperimentelle trinnene kan et sett med forsinkede virtuelle synkrone signaler bli utgang. 4. Minne for lav strøm og høy strøm kan settes. |
defensiv funksjon | Inngang over-frekvens, inngang over-spenning, inngang over-strøm, IGBT over-strøm, DC-buss over-spenning; utgang over-strøm. Kortslutningsbeskyttelse, utgang over-spenning, overoppheting av magnetiske komponenter. |
Applikasjoner:
（applikasjonsindustri）CWLPA33-serien mobil kjøretøy-montert nettforstyrrelsessimuleringsenhet oppfyller testkapasitetene som kreves for deteksjon og sertifisering av fotovoltaiske, energilagring, vindkraft og andre nye energikraftverk. Den er vanligvis koblet i serie til samlerlinjene til nye energikraftverk, med utgangssiden koblet til høyspenningssiden av transformatorboksen til den nye energiproduksjonsenheten. Ved å endre utgangsparametrene simulerer den endringene i nettet for å teste kraftverkene.
（Utstyrstestfunksjon）
1. Spenningsadaptabilitetstest
2. Fluktuasjonsadaptabilitetstest
3. Frekvensadaptabilitetstest
4. Harmonisk spenningsadaptabilitetstest
5. Tre-fase spenningsubalanse adaptabilitetstest
6. Høyspenningsgjennomtrengningstest (symmetrisk og asymmetrisk)
7. Nullspenningsgjennomtrengningstest (symmetrisk og asymmetrisk)
8. Lavspenningsgjennomtrengningstest (symmetrisk og asymmetrisk)
9. Kontinuerlig gjennomtrengningstest (symmetrisk og asymmetrisk)
Tekniske egenskaper
1. Utstyret er forhåndsinstallert i containere og er egnet for utendørs bruk. Det har god korrosjonsmotstand og er praktisk og pålitelig for transport.
2. Det støtter flere enheter av samme modell som kan kobles parallelt, med maksimalt 10 enheter som kan kobles parallelt.
3. I parallellmodus som bruker høyspenningssiden, trenger kun høyspenningsparallellkabelen å kobles under parallell drift, uten behov for å koble lavspenningssiden kabelen. Ledningene er færre og testeffektiviteten er høy.
4. Spenningen på høyspenningsiden brukes som kontrollsløyfeparameter, med sterk lastkapasitet og høy utgangsspenning nøyaktighet (høyspenningssidens nøyaktighet er ikke mindre enn 0,1% F.S.).
5. Spenningsprogrammering kan oppnå rask respons (responstid mindre enn 1ms).
6. Den har evnen til å simulere nettverksbølgeforvrengning, med høy harmonisk nøyaktighet (nøyaktighet høyere enn 0,5%) når den gir ut 2-25 harmoniske komponenter.
7. Den modne digitale kontrollteknologien og komplette maskinvarefiltreringskretser gjør at spennings- og strømharmonisk innhold er lavt, og bølgeforvrengningsgraden liten (høyspenningssidens spenningsharmonisk er mindre enn 1%).
8. En stor LCD-skjerm brukes, som kan vise flere data som må overvåkes, som spenning, strøm, aktiv effekt, reaktiv effekt, effektfaktor, toppfaktor, osv.
9. Den har komplette beskyttelsesfunksjoner: overbelastning, overstrøm, overspenning, kortslutning, overtemperatur, osv.
10. Utstyrskommunikasjonen bruker WIFI-tilkobling for å oppnå separasjon av kontroll og høyspenningskraftenhet, noe som gjør testing sikrere.
